Apakah keperluan pemasangan untuk motor 500kW?

Sebagai pembekal motor 500kW, saya sering ditanya tentang keperluan pemasangan untuk mesin berkuasa ini. Motor 500kW adalah pelaburan yang besar, dan pemasangan yang betul adalah penting untuk memastikan prestasi optimum, jangka hayat dan keselamatannya. Dalam catatan blog ini, saya akan menyelidiki keperluan pemasangan utama untuk motor 500kW, memberikan pandangan berharga bagi mereka yang ingin mengintegrasikan motor sedemikian ke dalam operasi perindustrian mereka.

Penyediaan Tapak

Langkah pertama dalam memasang motor 500kW ialah menyediakan tapak pemasangan. Ini melibatkan beberapa pertimbangan penting:

Keperluan Ruang

Motor 500kW agak besar dan memerlukan ruang yang mencukupi untuk pemasangan, operasi dan penyelenggaraan. Motor harus dipasang di kawasan pengudaraan yang baik dengan kelegaan yang mencukupi di sekelilingnya untuk membolehkan peredaran udara yang betul. Sebagai peraturan umum, perlu ada sekurang-kurangnya 3 kaki kelegaan pada semua sisi motor dan 5 kaki kelegaan di atasnya. Ruang ini diperlukan untuk mengelakkan terlalu panas dan menyediakan akses mudah untuk kakitangan penyelenggaraan.

Asas

Motor mesti dipasang pada asas yang kukuh dan rata untuk mengelakkan getaran dan memastikan operasi yang stabil. Asas hendaklah direka bentuk untuk menyokong berat motor dan sebarang peralatan yang berkaitan, seperti gandingan dan tali pinggang. Untuk motor 500kW, asas konkrit biasanya disyorkan. Asas hendaklah sekurang-kurangnya 12 inci tebal dan harus diperkukuh dengan betul untuk menahan daya dinamik yang dihasilkan oleh motor.

Bekalan Elektrik

Motor 500kW memerlukan sejumlah besar kuasa elektrik. Sebelum pemasangan, adalah penting untuk memastikan bahawa bekalan elektrik di tapak adalah mencukupi. Motor hendaklah disambungkan kepada litar elektrik khusus dengan voltan dan kapasiti arus yang sesuai. Bekalan elektrik juga harus dilindungi oleh pemutus litar dan fius yang sesuai untuk mengelakkan beban lebih elektrik dan litar pintas. Adalah disyorkan untuk berunding dengan jurutera elektrik yang berkelayakan untuk mereka bentuk dan memasang sistem elektrik untuk motor.

Pemasangan Motor

Setelah tapak disediakan, langkah seterusnya ialah memasang motor. Ini melibatkan langkah-langkah berikut:

Penjajaran

Penjajaran motor yang betul dengan peralatan yang didorong adalah penting untuk operasi yang cekap dan untuk mengelakkan haus dan lusuh pramatang. Penyelewengan boleh menyebabkan getaran yang berlebihan, bunyi bising dan kerosakan pada motor dan peralatan yang digerakkan. Untuk memastikan penjajaran yang betul, alat penjajaran laser biasanya digunakan. Alat ini boleh mengukur dengan tepat penjajaran motor dan peralatan yang didorong dan memberikan maklum balas masa nyata kepada pemasang.

Pemasangan Gandingan

Motor biasanya disambungkan kepada peralatan yang didorong menggunakan gandingan. Terdapat beberapa jenis gandingan yang tersedia, termasuk gandingan fleksibel dan gandingan tegar. Pilihan gandingan bergantung pada aplikasi khusus dan keperluan motor dan peralatan yang dipacu. Apabila memasang gandingan, adalah penting untuk mengikuti arahan pengilang dengan teliti untuk memastikan pemasangan dan penjajaran yang betul.

Pemasangan Tali Pinggang (jika berkenaan)

Dalam sesetengah aplikasi, motor mungkin disambungkan ke peralatan yang didorong menggunakan tali pinggang. Apabila memasang tali pinggang, adalah penting untuk memastikan tali pinggang itu ditegangkan dengan betul. Ketegangan berlebihan boleh menyebabkan kehausan yang berlebihan pada tali pinggang dan galas motor, manakala ketegangan yang kurang boleh menyebabkan tali pinggang tergelincir, mengakibatkan kecekapan dan penghantaran kuasa berkurangan.

Pemasangan Sistem Penyejukan

Motor 500kW menjana sejumlah besar haba semasa operasi, dan adalah penting untuk mempunyai sistem penyejukan yang berkesan untuk mengelakkan terlalu panas. Terdapat beberapa jenis sistem penyejukan yang tersedia untuk motor, termasuk penyejukan udara, penyejukan air dan penyejukan minyak.

Penyejukan Udara

Penyejukan udara adalah kaedah penyejukan yang paling mudah dan paling biasa untuk motor. Dalam sistem penyejukan udara, motor dilengkapi dengan kipas yang meniup udara ke atas permukaan motor untuk menghilangkan haba. Apabila memasang motor yang disejukkan udara, adalah penting untuk memastikan bahawa saluran masuk dan ekzos udara tidak disekat untuk membolehkan peredaran udara yang betul.

Penyejukan Air

Penyejukan air ialah kaedah penyejukan yang lebih cekap untuk motor, terutamanya dalam aplikasi berkuasa tinggi. Dalam sistem penyejukan air, air diedarkan melalui jaket penyejuk di sekeliling motor untuk menyerap haba. Apabila memasang motor yang disejukkan dengan air, adalah penting untuk memastikan bekalan air bersih dan bebas daripada serpihan untuk mengelakkan penyumbatan sistem penyejukan. Kadar aliran air dan suhu juga perlu dipantau dan dikawal untuk memastikan prestasi penyejukan yang optimum.

Penyejukan Minyak

Penyejukan minyak ialah satu lagi kaedah penyejukan untuk motor, terutamanya dalam aplikasi di mana suhu tinggi dijangka. Dalam sistem penyejukan minyak, minyak diedarkan melalui motor untuk menyerap haba. Apabila memasang motor yang disejukkan minyak, adalah penting untuk memastikan paras minyak dikekalkan pada paras yang sepatutnya dan minyak ditukar dengan kerap untuk mengelakkan pencemaran dan degradasi.

Pemasangan Sistem Kawalan

Motor 500kW biasanya dikawal oleh sistem kawalan yang membolehkan untuk memulakan, menghentikan dan kawalan kelajuan motor. Sistem kawalan mungkin termasuk pemula motor, pemacu frekuensi boleh ubah (VFD) dan panel kawalan.

Pemasangan Penghidup Motor

Penghidup motor bertanggungjawab untuk menghidupkan dan memberhentikan motor. Terdapat beberapa jenis pemula motor yang tersedia, termasuk pemula terus dalam talian (DOL), pemula delta bintang dan pemula lembut. Pilihan pemula motor bergantung pada aplikasi khusus dan keperluan motor. Semasa memasang pemula motor, adalah penting untuk memastikan ia bersaiz dan berkadar yang betul untuk motor.

Pemasangan Pemacu Frekuensi Berubah (VFD).

VFD ialah peranti yang membolehkan kawalan tepat ke atas kelajuan dan tork motor. Apabila memasang VFD, adalah penting untuk memastikan ia dipasang dan dikonfigurasikan dengan betul. VFD harus dipasang di kawasan pengudaraan yang baik untuk mengelakkan terlalu panas, dan ia harus disambungkan ke motor dan bekalan elektrik menggunakan kabel dan penyambung yang sesuai.

Pemasangan Panel Kawalan

Panel kawalan ialah antara muka antara pengendali dan sistem kawalan motor. Ia biasanya termasuk suis, butang dan penunjuk untuk mengawal dan memantau motor. Semasa memasang panel kawalan, adalah penting untuk memastikan bahawa ia mudah diakses dan pendawaian dilabel dan teratur dengan betul.

Pertimbangan Keselamatan

Keselamatan adalah amat penting apabila memasang motor 500kW. Pertimbangan keselamatan berikut harus diambil kira:

Keselamatan Elektrik

Seperti yang dinyatakan sebelum ini, bekalan elektrik untuk motor hendaklah dipasang dan dilindungi dengan betul untuk mengelakkan bahaya elektrik. Semua sambungan elektrik hendaklah dibuat oleh juruelektrik yang bertauliah, dan motor hendaklah dibumikan untuk mengelakkan kejutan elektrik.

Keselamatan Mekanikal

Motor dan peralatan yang berkaitan hendaklah dilindungi untuk mengelakkan sentuhan tidak sengaja dengan bahagian yang bergerak. Pengawal hendaklah dipasang di sekeliling kipas, gandingan dan tali pinggang motor untuk mengelakkan kecederaan kepada kakitangan.

Keselamatan Kebakaran

Motor hendaklah dipasang di kawasan tahan api, dan sistem pencegah kebakaran yang sesuai hendaklah dipasang sekiranya berlaku kebakaran. Sistem elektrik juga harus direka bentuk untuk mengelakkan kebakaran elektrik.

Pentauliahan dan Pengujian

Sebaik sahaja motor dipasang, adalah penting untuk menjalankan dan menguji motor untuk memastikan ia beroperasi dengan betul. Pentauliahan melibatkan pemeriksaan pemasangan, pendawaian dan sistem kawalan untuk memastikan semuanya teratur. Pengujian melibatkan menjalankan motor pada kelajuan dan beban yang berbeza untuk mengesahkan prestasinya dan untuk mengenal pasti sebarang masalah yang mungkin berlaku.

Semasa pentauliahan dan ujian, parameter berikut harus dipantau:

• Suhu: Suhu motor hendaklah dipantau untuk memastikan ia tidak melebihi had yang disyorkan pengeluar.
• Getaran: Getaran motor hendaklah dipantau untuk memastikan ia berada dalam had yang boleh diterima. Getaran yang berlebihan boleh menunjukkan salah jajaran atau masalah lain.
• Arus dan Voltan: Arus dan voltan motor hendaklah dipantau untuk memastikan ia berada dalam julat yang ditetapkan.

Kesimpulannya, pemasangan motor 500kW memerlukan perancangan yang teliti, teknik pemasangan yang betul, dan pematuhan ketat kepada peraturan keselamatan. Dengan mengikut keperluan pemasangan yang digariskan dalam catatan blog ini, anda boleh memastikan motor 500kW anda beroperasi dengan cekap, boleh dipercayai dan selamat.

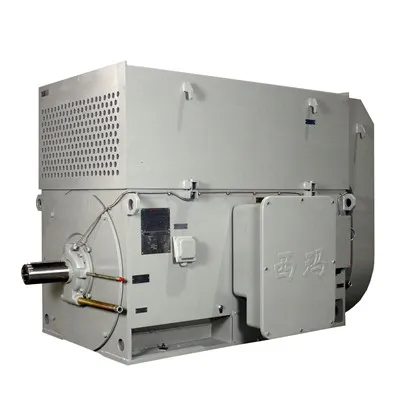

Jika anda berada di pasaran untuk motor 500kW atau mempunyai sebarang pertanyaan tentang pemasangan motor, sila hubungi kami. Kami adalah pembekal terkemuka yang berkualiti tinggiMotor Asynchronous Perindustrian,Motor Putaran Berterusan, danEnjin 1000 KW. Pasukan pakar kami sedia membantu anda dengan keperluan pemilihan dan pemasangan motor anda.

Rujukan

• Panduan Pemasangan Elektrik untuk Motor Industri, Manual Pengilang
• Sistem Penyejukan Motor: Prinsip dan Aplikasi, Penerbitan Industri
• Piawaian Keselamatan untuk Pemasangan Motor, Kod Elektrik Kebangsaan
